인덕터와 커패시터에 대해서 간단하게 이야기하면

인덕터는 코일을 통해서 전류를 저장하는 느낌

커패시터는 두개의 철판을 통해 전압을 저장하는 느낌

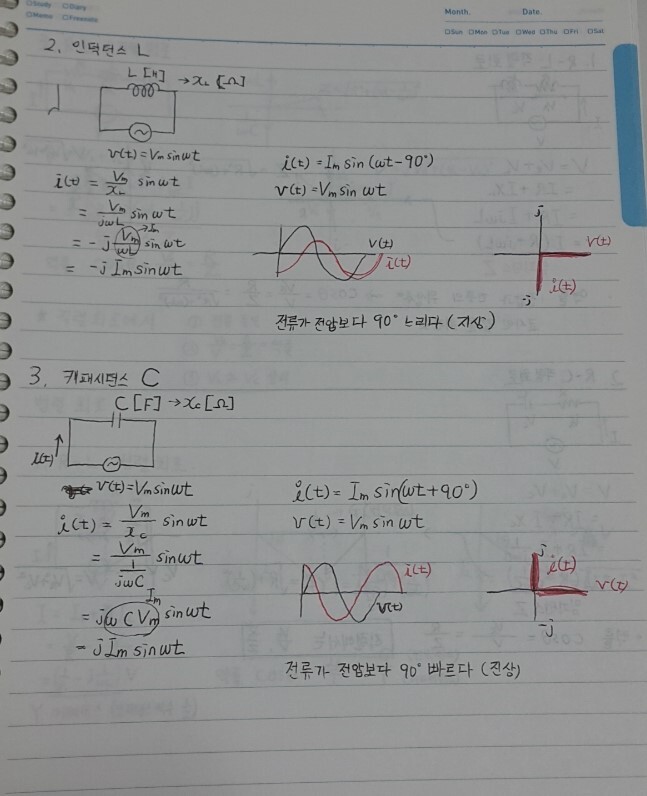

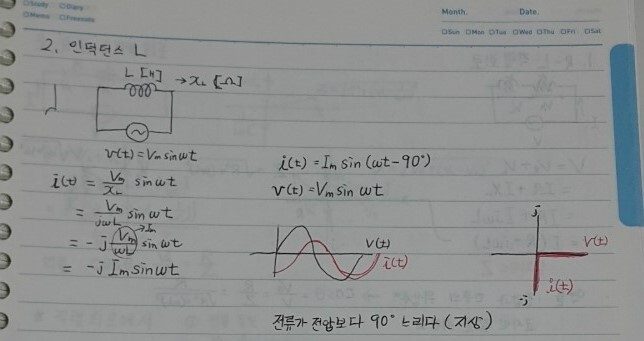

우선 인덕터 L부터 보면

단위는 H(헨리)이고, 인덕터에 대한 임피던스는 XL로 씁니다.

여기서 교류 전원이기 때문에 일반적으로 파형은 사인파, 진동수는 오메가

i(t) 전류를 구하는 식은 V=IR로 부터 구한 것입니다.

쭉쭉 내려가다가 XL = jwL이 있는데 이것은 공식이니 암기해야합니다.

결과적으로 보면 i(t)와 v(t) 사이의 관계 식이 중요합니다.

인덕터 회로에서 전압 전류 식을 살펴보면, 전압의 위상이 90도 빠릅니다(전류가 90보다 느립니다) 지상















두번째는 커패시턴스 C

단위는 F(패럿)이고 Xc 임피던스를 가집니다.

위와 마찬가지로 전개를 하게 된다면

Xc=1/(jwC) 라는 식을 만들수가 있는데

i(t)와 v(t)의 관계를 보면, 전류가 전압보다 90도 빠릅니다.(진상)
