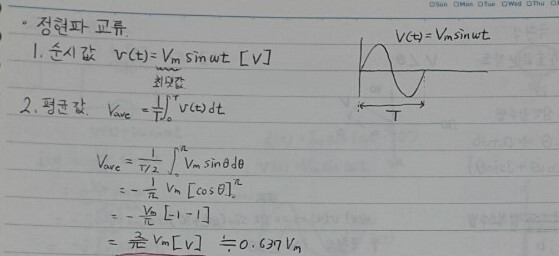

정현파 교류 계속해서 보면, 교류회로의 사인웨이브의 식을 나타내면

그게 바로 순시값입니다.

그리고 순시값의 식 앞에 있는 Vm을 최댓값이라 표현합니다.



두번째, 평균값이라는 것은 사인 웨이브의 평균을 나타내는 값인데

사인 웨이브 1주기를 적분하면 0이 되어버립니다. 그래서 반 주기를

적분하게 되는데, 이를 계산해보면 0.637Vm

즉 최댓값의 0.637배 입니다.











세번째 실효값입니다. 실효값이 아무래도 가장 많이 쓰이지 않나 싶습니다.

Vrms라고 쓰고, rms = root mean square 라는 뜻입니다.

이 값은 교류 회로에서 계산 문제를 풀 때 자주 사용되는 값인데

교류 회로의 전류or전압이 얼마인가? 라고 물어볼 때, sin cos 이렇게

말하면 정확하지 않기 때문에, 실효값을 만들었습니다. 계산하는 공식은 옆에

잘나와있습니다. 제곱에 대한 식을 적분하고 주기로 나누면 됩니다.



아래 예제문제 참고하면 이해하기 쉽습니다.

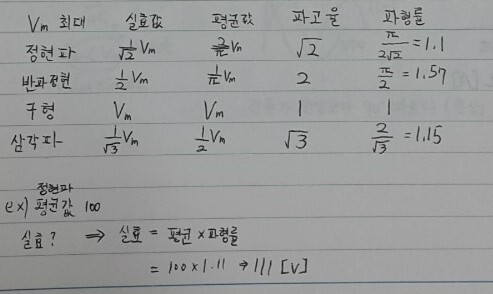

그리고 이 모든 것을 쭉 써놓은 정리된 식입니다.

파고율 : 파형이 얼마나 높은가

파형률 : 파형의 평활도



각종 파형을 그림으로 그리려했는데

그림판이 크롬에선 안되네요...

정현파는 사인웨이브

반파정현파는 사인웨이브의 윗부분만 있는거

구형파는 원의 윗부분 모양이 쭉 이어진 형태

삼각파는 톱 처럼 생긴 그래프.



다르게 말을 못하겠습니다...
